특 성
ㅇ벤의 설계에 의해 원형분사로서 전역에 걸쳐 양호한 유량 분포를 얻을 수 있다.
ㅇ벤의 분해 가능
ㅇR 또는 RR 형태는 분해할 수 있는 캡이 부착되어 있다.
재 질
ㅇBRASS, PVC, SUS전재질, 기타 주문 재질
용 도
ㅇ공업제품의 세척, 냉각, 가스세척 강판의 세척, 냉각, 방진, 거품제거 등 기타 산업분야 |
|
| |
|
|
| |
 |
 |
|
| 노즐번호 |
A최대
(㎜) |
B최대
(㎜) |
중량최대
(㎏) |
 R |
31.0 |
14.3 육각 |
0.03 |
 R |
37.5 |
17.5 육각 |
0.04 |
 R |
46.0 |
20.6 육각 |
0.07 |
 R |
57.2 |
25.4 육각 |
0.17 |
| RR |
32.5 |
14.3 육각 |
0.02 |
| RR |
40.0 |
17.5 육각 |
0.04 |
| RR |
47.0 |
20.6 육각 |
0.07 |
| RR |
56.5 |
25.4 육각 |
0.17 |
| FF |
23.0 |
Ø 13.5 |
0.01 |
| FF |
30.5 |
Ø 16.7 |
0.03 |
| FF |
34.9 |
Ø 20.6 |
0.04 |
| 3/4FF |
40.5 |
Ø 27.0 |
0.10 |
| 1FF |
53.5 |
Ø 33.3 |
0.20 |
|
|
| 노즐번호 |
A최대
(㎜) |
B최대
(㎜) |
중량최대
(㎏) |
| 3/4F |
55.5 |
Ø 31.8 |
0.21 |
| 1F |
70.0 |
Ø 38.1 |
0.36 |
| 1F |
87.5 |
Ø 52.4 |
0.48 |
| 1F |
102 |
Ø 58.7 |
0.68 |
| 2F |
138 |
Ø 76.2 |
1.6 |
| 2F |
1632 |
Ø 87.3 |
2.2 |
| 3F |
187 |
Ø 104.8 |
2.7 |
| 4F |
251 |
Ø 138.1 |
8.2 |
|
| |
|
 |
|
|
 |
 |
| FULL JET NOZZLE |
|

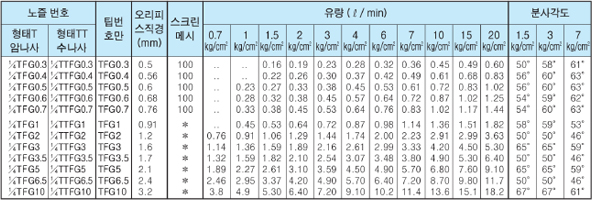

| TFG 형태 |
설계압력 : 0.7kg / ㎠ |
특 성 : 원형 분사 형태, 균일한 유량 분포와 양호한 분사 상태를 얻을 수 있습니다.
재 질 : 표준 재질은 황동 및 스테인레스강 (SUS 303)
용 도 : 각종 부품 세척 및 냉각, 기타 |
 |
 |
주문방법 (예) 스테인레스로 숫나사의 경우 B¼TT-SS+5/황동으로 암나사의 경우 B¼T+TFG-5/팁만 스테인레스인 경우
TFG-SS 5 처음의 B는 PT나사를 나타냅니다. |
 |
|
| TFG |
|
Spray Nozzle Tip
 |
| DIMENSIONS & WEIGHTS |
|
|
 |
노즐번호 |
Max.
Lenght mm |
Max.
Hex mm |
중량 최대 |
| 1/4T+TFG |
48.5 |
20.6 |
0.07 |
| 1/4TT+TFG |
48.5 |
20.6 |
0.07 |
|
|
|
|
| T FEMALE BODY OR |
 |
| TT MALE BODY |
 |
| TIP RETAINER |
|
| |
광각 FULL CONE
SPRAY TIP |
|

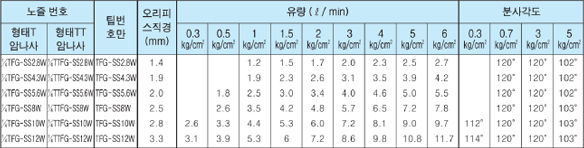

TFGW형태 |
설계압력 : 0.7kg/㎠ |
 |
|
특 성 : 균일한 넓은 각도의 원형 분사
재 질 : 표준 재질은 스테인레스강
용 도 : 각종 부품 세척 및 냉각, 거품제거, 린싱, 공기세척, 기타 |
| 120˚ |
|
|
 |
주문방법 (예) 스테인레스로 숫나사의 경우 B¼TT-SS+TFG-SS5.6W팁이 스테인레스이고, 몸체가 황동인 경우
B¼T+TFG-SS5.6W 처음의 B는PT |
|
|
|
