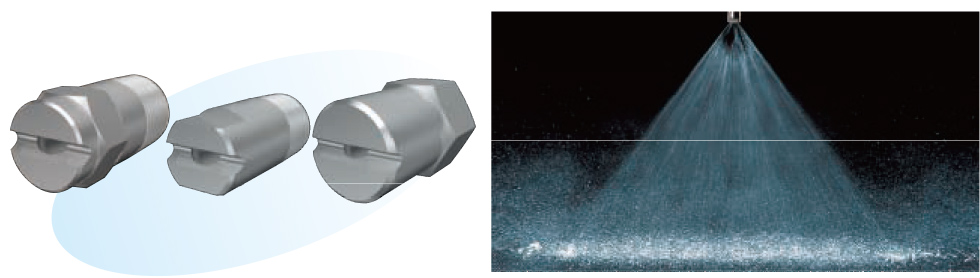

Flat Spray Nozzles integral Type
특성
- 부채꼴형 SPRAY 단일체 구조
- 단일체로 막힘을 최소
- 균일한 분사밀도와 높은 충격효율
- 중첨 SPRAY가능하게 테이퍼 (TAPER) 상대설계
- 균일한 분사밀도
재질
- BRASS,SUS (303,304,316),PVC 기타주문 재질
규격
용도
- 냉각용, 방재용, 금속표면처리
- 세척용, 코팅용, 기타전산업체

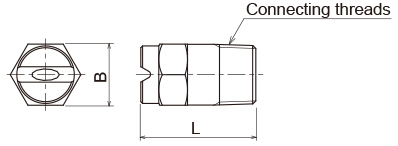

Shapes and dimensions

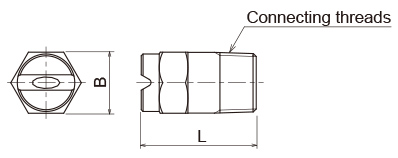

SJ-KSH type
| Model | Dimension
(mm) | Connecting
threads | Weight
(g) |
|---|
| B | L |
|---|
| SJ- |
⅛ KSH |
10 |
18 |
R ⅛ |
10 |
| ¼ KSH |
14 |
25 |
R ¼ |
25 |
| ⅜ KSH |
17 |
32 |
R ⅜ |
45 |
| ½ KSH |
23 |
38 |
R ½ |
95 |
| ¾ KSH |
27 |
50 |
R ¾ |
175 |
| 1 KSH |
35 |
60 |
R 1 |
340 |
| 1¼ KSH |
46 |
75 |
R1¼ |
740 |
| 1½ KSH |
50 |
90 |
R1½ |
1050 |

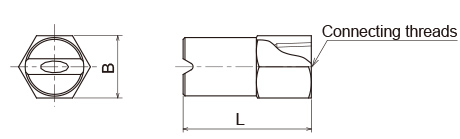

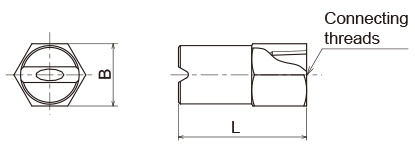

SJ-KSH-H type
| Model | Dimension
(mm) | Connecting
threads | Weight
(g) |
|---|
| B | L |
|---|
| SJ- |
⅛ KSH····H |
14 |
22 |
Rc ⅛ |
20 |
| ¼ KSH····H |
19 |
32 |
Rc ¼ |
55 |
| ⅜ KSH····H |
22 |
38 |
Rc ⅜ |
80 |
| ½ KSH····H |
27 |
50 |
Rc ½ |
160 |
| ¾ KSH····H |
32 |
64 |
Rc ¾ |
290 |
| 1 KSH····H |
41 |
80 |
Rc 1 |
600 |

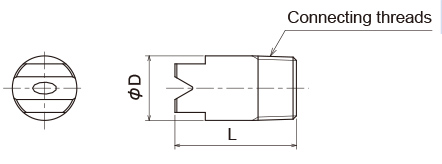

SJ-KSS type
| Model | Dimension
(mm) | Connecting
threads | Weight
(g) |
|---|
| øD | L |
|---|
| SJ- |
⅛ KSS |
10 |
18 |
R ⅛ |
10 |
| ¼ KSS |
14 |
25 |
R ¼ |
25 |
| ⅜ KSS |
17 |
32 |
R ⅜ |
45 |
| ½ KSS |
22 |
38 |
R ½ |
95 |
| ¾ KSS |
27 |
50 |
R ¾ |
170 |
| 1 KSS |
35 |
60 |
R 1 |
330 |
| 1¼ KSS |
46 |
75 |
R1¼ |
720 |
| 1½ KSS |
50 |
90 |
R1½ |
1000 |
NPT thread is also available. Data Sheet 보기

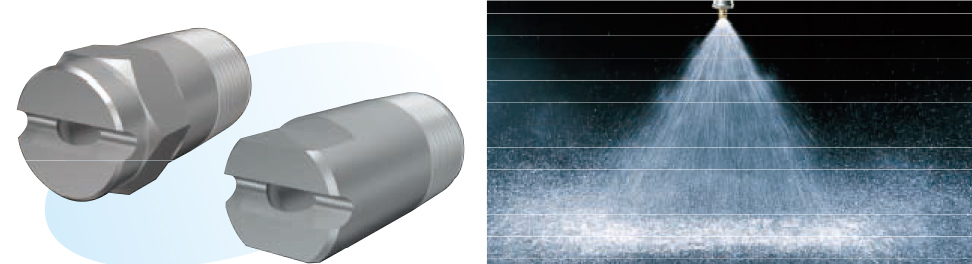

Thickening Flat Spray Nozzles
특성
- 막힘에 대한 내성
- 평면 스프레이 노즐의 스프레이 각도보다 넓은 스프레이 각도
(16도에서 20도에 걸친 스프레이 두께)
용도
- 냉간 압연 롤, 강판, 강철 빌렛 등
- 다양한 세척 목적
- 화학 물질의 분무
- 분진 방지, 탈포 등
재질
- 스테인레스 스틸(표준 재질 : SUS303) 또는 황동
Shapes and dimensions
SJ-KSHR type
| Model | Dimension
(mm) | Connecting
threads | Weight
(g) |
|---|
| B | L |
|---|
| SJ- |
¼ KSHR |
14 |
25 |
R¼ |
25 |
| ⅜ KSHR |
17 |
32 |
R⅜ |
45 |
| ½ KSHR |
23 |
38 |
R½ |
95 |
| ¾ KSH |
27 |
50 |
R¾ |
175 |
| 1 KSH |
35 |
60 |
R1 |
340 |
SJ-KSHR····H type
| Model | Dimension
(mm) | Connecting
threads | Weight
(g) |
|---|
| B | L |
|---|
| SJ- |
¼ KSHR····H |
19 |
38 |
Rc ¼ |
60 |
| ⅜ KSHR····H |
21 |
45 |
Rc ⅜ |
85 |
| ½ KSHR····H |
26 |
50 |
Rc ½ |
150 |
| ¾ KSHR····H |
32 |
64 |
Rc ¾ |
290 |

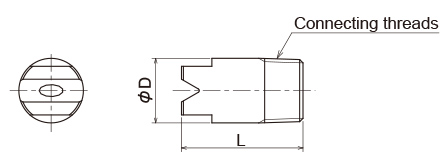

SJ-KSR type
| Model | Dimension
(mm) | Connecting
threads | Weight
(g) |
|---|
| øD | L |
|---|
| SJ- |
¼ KSR |
14 |
25 |
R ¼ |
25 |
| ⅜ KSR |
17 |
32 |
R ⅜ |
45 |
| ½ KSR |
22 |
38 |
R ½ |
95 |
| ¾ KSR |
27 |
50 |
R ¾ |
170 |
| 1 KSR |
35 |
80 |
R 1 |
330 |
NPT thread is also available. Data Sheet 보기

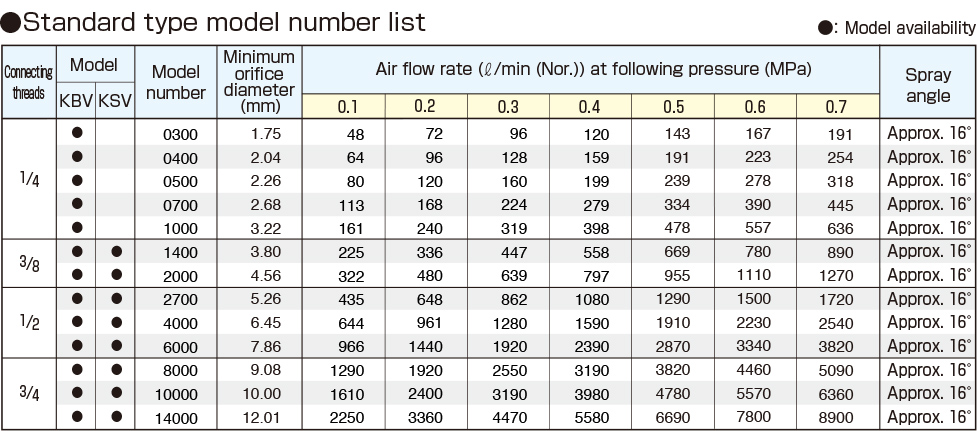

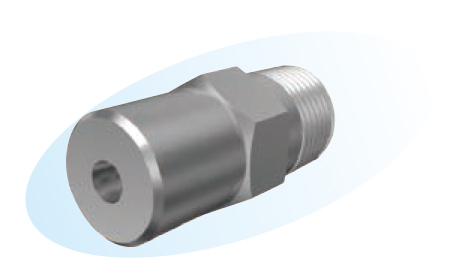

Vapor Nozzles Straight Type
특징
- 오리피스는 원형 단면
압축된 공기는 확대 경로를 통과하고 높은 유속으로 곧장 분사
용도
재질
- 스테인레스 스틸(표준재질:SUS303) 또는 황동

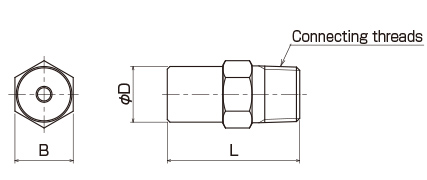

Shapes and dimensions
SJ-KSR type
| Model | Dimension
(mm) | Connecting
threads | Weight
(g) |
|---|
| B | øD | L |
|---|
| SJ- |
¼ KBV |
14 |
13.5 |
34 |
R¼ |
40 |
| ⅜ KSV |
17 |
16 |
44 |
R ⅜ |
60 |
| ½ KSV |
22 |
21 |
50 |
R ½ |
120 |
| ¾ KSV |
29 |
28 |
60 |
R ¾ |
260 |
NPT thread is also available.
|
|
